Casos Práticos exclusivos diagnosticados e catalogados pela WRH.
Aqui você
encontrará alguns de nossos resultados comprovados através da Análise de falhas, que é um diferencial
agregado ao nosso produto, o qual tem como objetivo extinguir o defeito e
encontrar a sua origem, pois se somente fazemos a análise de vibrações e
entregamos o relatório com a nota fiscal, isso não vai resolver muitas
vezes o problema do cliente, onde com a análise de falhas isso é resolvido de
uma vez por todas.
Por exemplo, se temos um rolamento e esse apresenta um defeito, não basta simplesmente trocá-lo sem depois inspecioná-lo e descobrir qual foi o agente causador do defeito.
A WRH, possui condição de dizer em seus diagnósticos, em qual elemento do rolamento, ou seja, na pista externa, interna, elemento rolante ou gaiola, é que se encontra o defeito e se pela amplitude já é grave, a ponto de em pequeno ou médio prazo, causar uma parada acidental, o que realmente diferencia o prestador de serviços de um mero emissor de notas fiscais.
Além dos diagnósticos, trabalhamos com o sistema digital de fotografias que nos permite criar um arquivo de informações importantíssimas, para o monitoramento adequado das máquinas. Os gráficos de vibração e as fotos ilustram nossos relatórios, facilitando assim ao cliente, o entendimento de nossos diagnósticos.
Outro diferencial da WRH, é a Análise Visual na inspeção de área que é feita em conjunto com a medição de vibração em cada máquina, através do ruído e da imagem gravada, quando necessário, que nos auxilia nos diagnósticos que necessitam maior elaboração.
Diagnósticos comprovados pela "ANÁLISE DE VIBRAÇÃO "
Defeitos em Rolamentos:
Caso Prático 10/03-04
Apresentou
o sintoma de folgas internas no mancal lado rotor (oposto à polia) do
ventilador, em alarme (diagnosticado após a substituição dos rolamentos).
Recomendamos a substituição do mancal para evitarmos a reincidência do
defeito. Pedimos que sejam guardados os rolamentos e lavados para futura análise
de falha em nossa próxima visita.

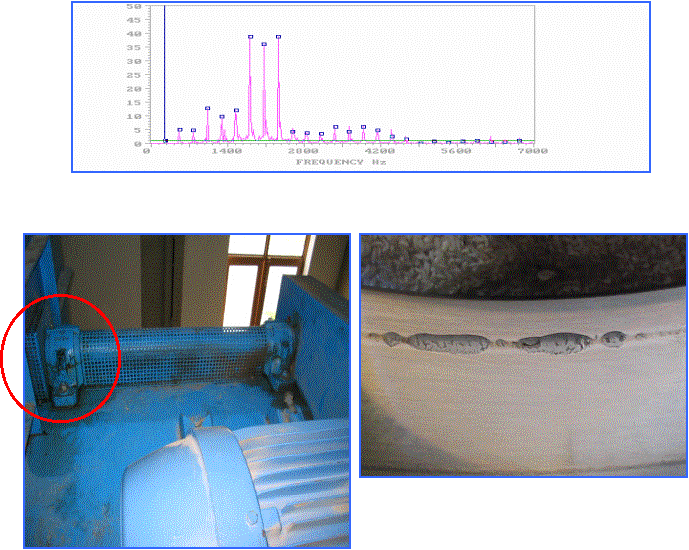

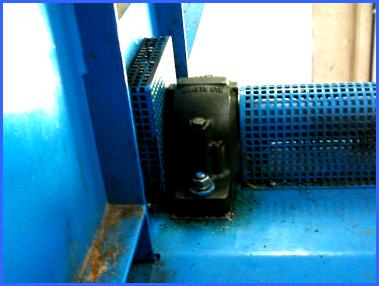

Acima podemos ver a foto do local, e à direita, a foto do rolamento
defeituoso, devido à folga interna encontrada no mancal bi-partido, que foi
substituído como veremos a seguir.
Recomendações
Finais:
Inspeção de Falha e comprovação de resultado:
Apó
s

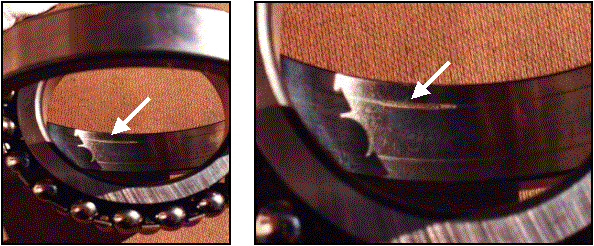

execução de uma inspeção de falha do rolamento (autocompensador de dupla
carreira de esferas) retirado do mancal do ventilador, pudemos ver marcas em sua
pista externa, causadas por uma das carreiras de esferas, indicando a existência
de alguma anormalidade na montagem do rolamento em seu mancal bi-partido.
Portanto,
recomendamos a maior atenção em relação ao travamento dos rolamentos dentro
dos mancais, onde apenas um lado deve estar fixo e o outro deve permanecer livre
para permitir a dilatação do rolamento no sentido axial. Também recomendamos
a atenção sobre o aperto das porcas das buchas cônicas nos rolamentos, de
acordo com o catalogo do fabricante do rolamento, pois o aperto irregular tanto
maior, quanto menor, poderá acarretar problemas em seu funcionamento, e
acarretar uma conseqüente diminuição de sua vida útil.

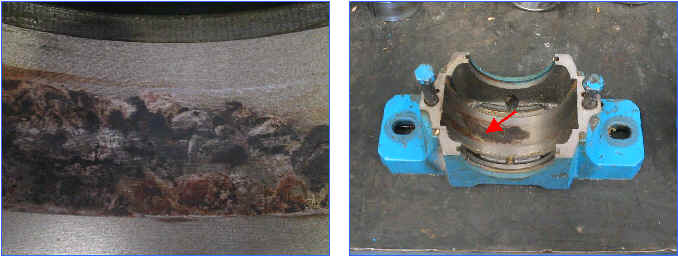

Fotos
mostrando o defeito diagnosticado na medição anterior, e a comprovação do
resultado do diagnóstico que indicou folgas no mancal do ventilador.
----------------------------------------------------------------------------------------------------------------
Caso Prático 02/04
Verificamos novamente o sintoma de balanceamento inadequado e
empenamento na polia do ventilador, em menor intensidade devido a folgas no
alojamento da mesma, no eixo. A vibração está ainda em alarme com 10 mm/s no
sentido radial e 6,0 mm/s no sentido axial. O motor apresentou sintoma de alguma disfunção elétrica, devido a
irregularidades no inversor de frequência que se manifesta como uma sobrecarga.

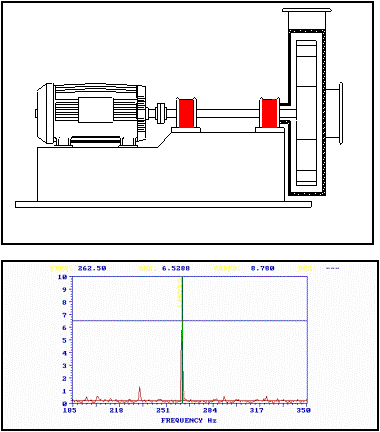

Espectro demonstrando a disfunção observada no motor que caracteriza uma sobrecarga.

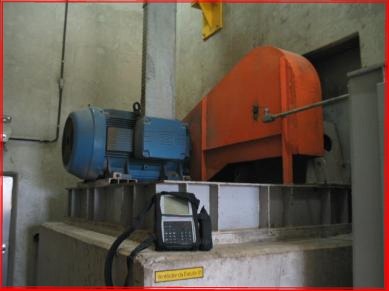

Foto demonstrando o local da instalação do equipamento
Recomendações Finais:
Inspeção de Falha e comprovação de resultado:
Após intervenção no equipamento quando os
rolamentos do motor foram trocados, verificamos através da análise de falha, o
defeito de passagem de corrente pelo rolamento traseiro do motor, o qual,
confirmou a análise anterior que apontou esse sintoma. A disfunção elétrica
causou uma descarga momentânea proveniente do inversor de frequência, não
relacionada com o aterramento do equipamento, e sim como um comportamento ainda
pouco conhecido pelo fabricante do motor e do próprio inversor.

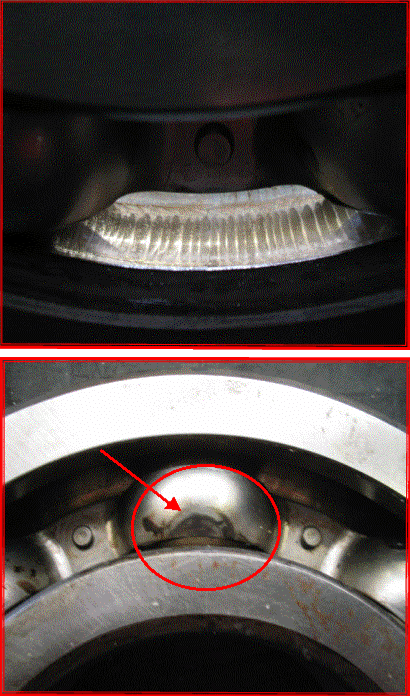

Ao lado podemos ver a marca de passagem de corrente, causada pela descarga do inversor de frequência danificando o rolamento do motor, como mostrado na foto acima, que também são encontradas em forma de zig-zag, variando de acordo com o tamanho do rolamento, sua rotação e a intensidade da descarga.
----------------------------------------------------------------------------------------------------------------
Caso Prático 01/00
Exemplo de defeito na pista externa
de um rolamento 1220
comprovado
com o uso do Programa
de
Rolamentos.
Através
da Análise de Vibrações diagnosticamos o defeito nesse rolamento em sua pista
externa, que foi confirmado com a análise de falhas do mesmo, após a
desmontagem como podemos ver nas fotos e no espectro de vibração abaixo. Mas
na intenção de encontrarmos a causa do defeito encontramos mais informações
no rolamento danificado, que nos revelou que existia uma deformação interna no
mancal bipartido que era o causador do defeito, a qual foi substituído
eliminando de uma vez por todas o defeito na máquina.

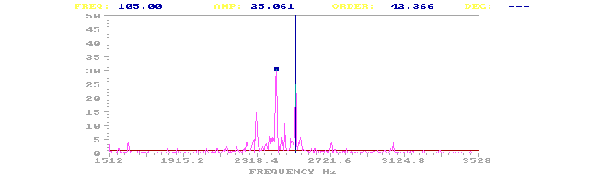

Espectro que revelou o defeito na pista externa do rolamento.
Inspeção de Falha e comprovação de resultado:
