Casos Práticos exclusivos diagnosticados e catalogados pela WRH.

Defeitos em Engrenagens:

Caso Prático 10/03-3 - Sistema de Transporte de produto.















Diagnóstico Inicial

O equipamento apresentou novamente o sintoma de engrenamento defeituoso no pinhão do redutor como podemos ver no espectro de vibração abaixo. A vibração está em alarme e recomendamos a substituição do par engrenado. Pedimos que as engrenagens substituídas sejam guardadas para análise de falha e catalogação do defeito

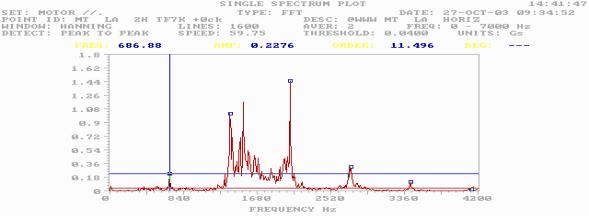

Espectro demonstrando o defeito no engrenamento do pinhão.





Recomendações Finais:

Inspeção de Falha e comprovação da análise:

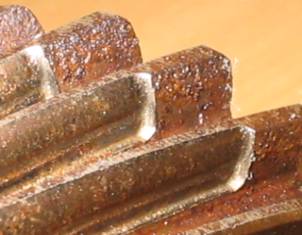

Nesta foto podemos conferir um resultado obtido através da análise de vibração em um redutor de transporte de grãos monitorado durante 05 anos, a qual mostra o desgaste encontrado no pinhão de 23 dentes do eixo de entrada de um redutor, que trabalha em conjunto com uma engrenagem de 106 dentes. Encontramos a aparência oxidada do pinhão, que foi o que ocasionou o enfraquecimento do material, pois os carbonetos que se encontravam na superfície tratada da engrenagem,(que por sua vez tinham o objetivo de evitar o desgaste prematuro formando uma superfície resistente ao desgaste), oxidaram, causando o desgaste acelerado desse elemento de máquina. Em quatro anos de trabalho





--------------------------------------------------------------------------------------------
