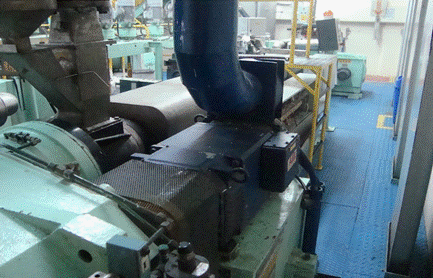

Análise de Vibração em um Motor Elétrico (corrente continua) que aciona uma extrusora de polímero, que apresentou reincidência de defeito em seu rolamento traseiro.

Com acompanhamento cadenciado,  verificamos através dos valores de vibração no parâmetro de aceleração, novamente o aumento de valores demonstrando a condição de alarme no rolamento do motor lado traseiro, o qual já havia sido substituído, dando início assim a uma nova fase de identificação da origem do defeito, usando a técnica de análise de falha.







MODELO - EXTRUSORA DE POLIMEROS
ROTAÇÃO	de 0 á 1800 RPM à 60 Hz
MÁQUINA MOTORA:	MOTOR DE CORRENTE CONTINUA MARCA ABB.
MÁQUINA MOVIDA: REDUTOR DE VELOCIDADE COM TRES EIXOS

TIPO DE ROLAMENTOS:
MOTOR:   ROLAMENTO AUTOCOMPENSADOR DE ESFERAS.
REDUTOR: ROLAMENTOS DE ROLOS CÔNICOS.

TEMPERATURA DE TRABALHO APROXIMADA:  50 á 100ºC.

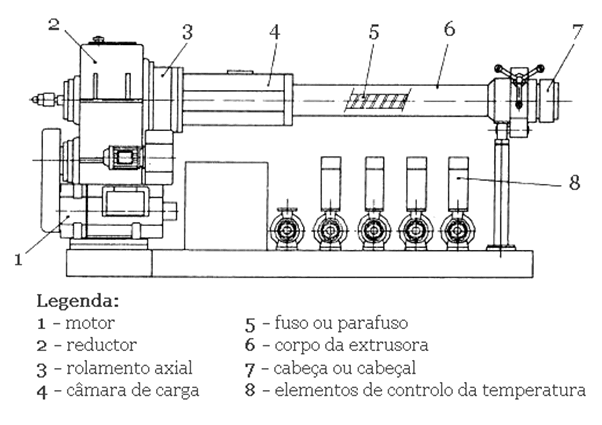

 Esquema basico de uma Extrusora.

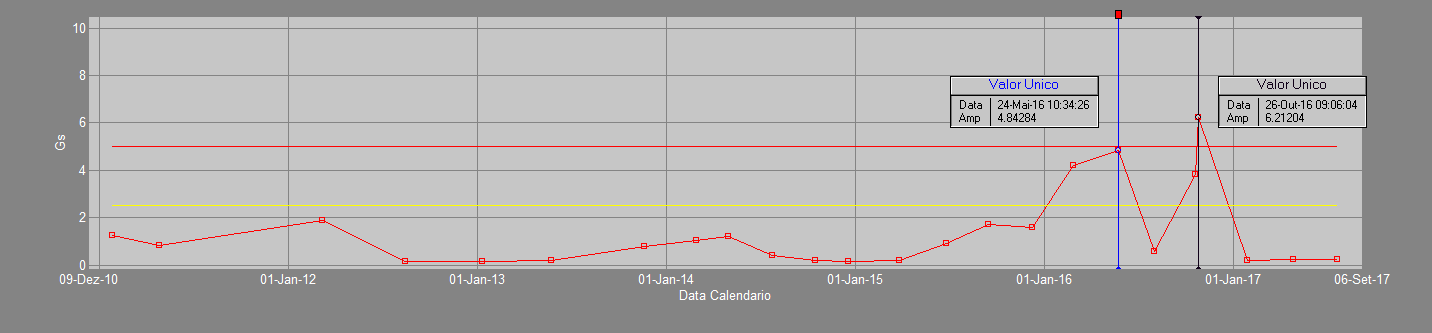

Através da análise de vibrações utilizando ferramentas como a curva de tendências (gráfico abaixo), que ajuda na visualização do defeito e dos valores de atenção e alarme, valores esses pré-determinados

por nosso banco de dados, aonde já existem vários casos similares a esse cadastrados e confirmados com a desmontagem do equipamento, chegamos à conclusão da necessidade de troca desse rolamento,

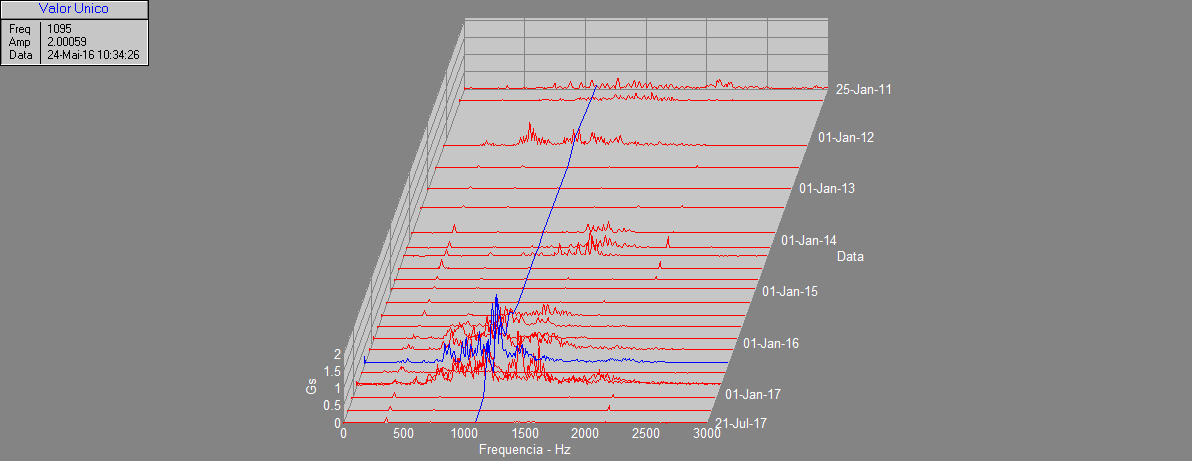

como podemos ver nos gráficos de vibração que seguem a abaixo.







WRH PREDITIVA - ANÁLISE DE VIBRAÇÕES.

    EXTRUSORA DE POLIMERO- ROLAMENTO DO MOTOR CC.	                                                                          GRÁFICO DE VIBRAÇÃO




WRH PREDITIVA - ANÁLISE DE VIBRAÇÕES.

EXTRUSORA DE POLIMERO- ROLAMENTO DO MOTOR CC.	                                                                          GRÁFICO DE VIBRAÇÃO




 Conclusão:

Com a substituição do rolamento traseiro do motor pela equipe de manutenção, partimos para a próxima etapa que era a análise de falha do mesmo para evidenciarmos a verdadeira razão pela qual o rolamento apresentou o desgaste prematuro, pois o mesmo já havia sido substituído a alguns meses antes, demonstrando haver algum agente causador do desgaste prematuro.

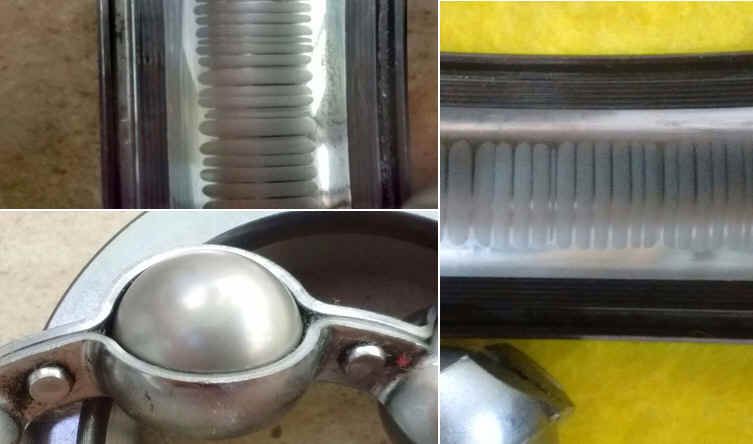

Abaixo podemos ver pelas nas fotos tiradas do rolamento, que as características encontradas seguem um padrão de passagem de corrente elétrica.                 Primeiro pela coloração da esfera estar opaca, que confirma a ocorrência de um aquecimento pontual que mudou a característica brilhante do aço, fato que aponta para um agente transitório e não para algo generalizado no rolamento, pois a gaiola e os outros elementos do rolamento não apresenta essa característica.

Outro sinal percebido no rolamento analisado foram as marcas transversais verificadas internamente em sua pista externa, marca

a qual demonstra  uma característica de zig-zag, que segundo o catalogo de defeitos do próprio fabricante do rolamento, confirma a passagem de corrente elétrica.
