Análise de Vibração em Gerador de energia elétrica à Gaz.
MODELO - GERADOR G 3520 C ROTAÇÃO 1800 RPM à 60 Hz MÁQUINA MOTORA MOTOR DE COMBUSTÃO A GAZ MOVIMENTO ALTERNATIVO / ROTATIVO. MÁQUINA MOVIDA GERADOR TIPO DE MANCAIS: GERADOR : ROLAMENTOS ESFERA.
MOTOR DE COMBUSTÃO À GAZ: MANCAIS DE DESLIZAMENTO. Nº PISTÕES: 20 COM POSICIONAMENTO EM " V ". ENGRENAGENS: UM TRIO NA POSIÇÃO FRONTAL DO MOTOR. TEMPERATURA DE TRABALHO: 60 á 420º.

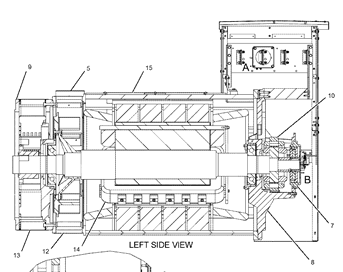

ESQUEMA DO GERADOR DE ENERGIA EM CORTE LONGITUDINAL
WRH PREDITIVA PREDITIVA- ANÁLISE DE VIBRAÇÕES.

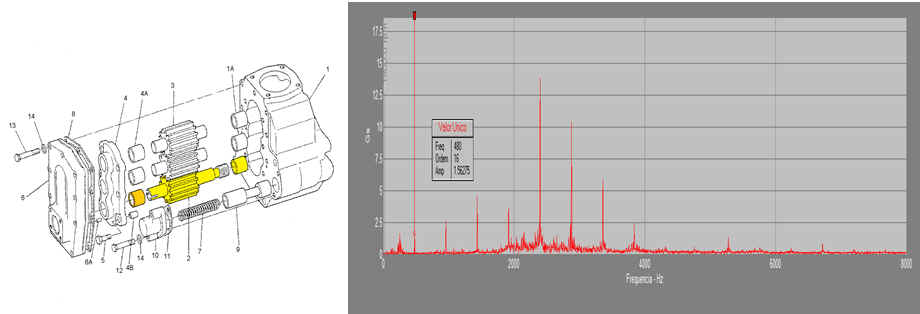

CATERPILAR G-3520C - BOMBA DE ÓLEO GRÁFICO DE VIBRAÇÃO
DIAGNÓSTICO: Verificamos os indices de vibração em atenção, devido ao sinal do engrenamento da bomba de óleo, conforme gráfico de vibração acima. Esse sintoma se dá, devido a folgas no engrenamento, com o desgaste natural das buchas que influênciam a posição do eixo entalhado, gerando o defeito Recomendamos o acompanhamento dos valores de vibração para avaliação da evolução do defeito e a definição da necessidade de troca, para evitarmos uma parada acidental.

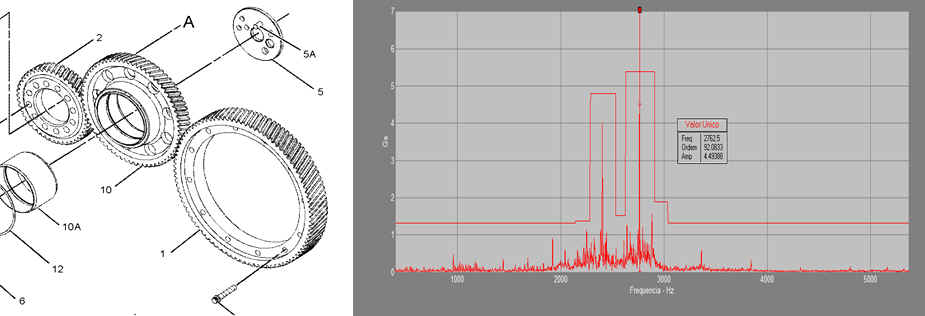

CATERPILAR G-3520C - ENGRENAMENTO FRONTAL - GRÁFICO DE VIBRAÇÃO
DIAGNÓSTICO: Equipamento em condições normais de funcionamento. Não há recomendações para a manutenção.
NOME COMPONENTE: ENGRENAGENS DE ACIONAMENTO Z1, Z2 e Z3.
NÍVEL DE CARGA: 100%

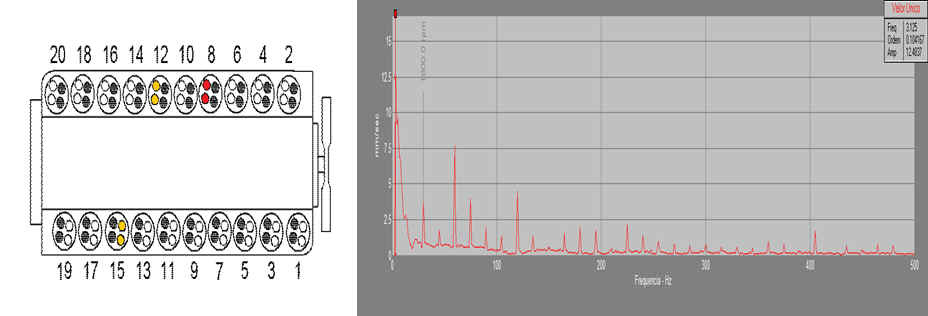

CATERPILAR G-3520C - VALVULAS E PISTÕES GRÁFICO DE VIBRAÇÃO
DIAGNÓSTICO: Verificamos a condição de alarme na valvula do pistão nº8, lado esquerdo, como podemos ver no desenho esquemático a cima. Verificamos também a condição de atenção nas valvulas dos pistões nº12 lado esquerdo; e nº 15, lado direito. Recomendamos a inspeção das mesmas quanto à impurezas de processo, regulagem e folgas.
